氨基蒽醌真空耙式干燥机

案例概述:本机将被干燥物料置于真空状态下,热源通过干燥容器夹套间接加热,使物料达到干燥的目的。本机在干燥过程中内置耙缓慢旋转,不断翻动被干燥物料,更新干燥表面,加速被干燥物料所含液体的蒸发,并不断地通过真空泵吸收容器,若排出液体需收回,可加回收装置予以回收。

在线咨询
案例详情 图片集锦

一、工作原理:

本机将被干燥物料置于真空状态下,热源通过干燥容器夹套间接加热,使物料达到干燥的目的。本机在干燥过程中内置耙缓慢旋转,不断翻动被干燥物料,更新干燥表面,加速被干燥物料所含液体的蒸发,并不断地通过真空泵吸收容器,若排出液体需收回,可加回收装置予以回收。

二、特点:

1、真空耙式干燥器利用夹套加热、高真空排气,加速干燥。本机适用性强,应用较广。

2、真空耙式干燥器耙齿不断正反转动,被干燥物料搅拌均匀,避免了物料的过热,水份也容易逸出,可得到低湿度的产品。

3、真空耙式干燥器节约能源,劳动强度低,工作效率高。

4、搅拌耙转动设有正.反转,并可定时换向,从而充分利用容器内整个的传热面积,以提高干燥效率。

5、整机设计先进、结构合理。

三、技 术 参 数:

(1) 型    号:ZB-5000                    (2) 总 容 积:5000L

(3) 装料系数:0.5~0.6                 (4) 装    料:3000L

(5) 内筒尺寸:φ1400×3200mm     (6) 夹套压力:0.4Mpa

(7) 筒内压力:-0.08~0.15MPa      (8) 耙齿转速:~9rpm

(9) 传动功率:22kw                    (10) 外形尺寸:5600×1600×2500mm

四、设备配置:

名称

材质

规格型号

数量

产地

主机内筒

A3

厚度:14mm

1只

本厂

主机夹套

A3

厚度:12mm

1只

本厂

夹套保温

A3

厚度:1.5mm

1只

本厂

端盖

A3

厚度:32mm

2只

本厂

搅拌轴

A3

φ203厚度:16mm

1支

本厂

耙臂

A3

φ89厚度:5mm

1套

本厂

耙铲

A3

厚度:12mm

1套

本厂

快开出料口

A3

φ400

1只

本厂

进料口

A3

φ550

1只

本厂

轴承座

A3


2只

本厂

轴承



2只

哈尔滨

电磁阀

A3

1.5寸

1只

宁波

疏水器

A3

1寸

1只

无锡

电动机

A3

电机:22KW

1台

江苏贝得电机

减速机

A3


1台

泰兴减速机厂

皮带盘

A3


2只

外购

传动链轮



1套

外购

电器控制


所有电器集中控制

1套

正泰电器

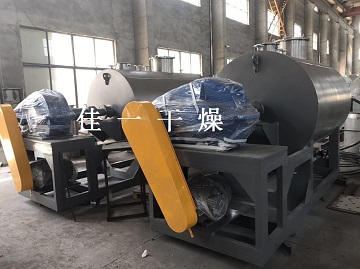

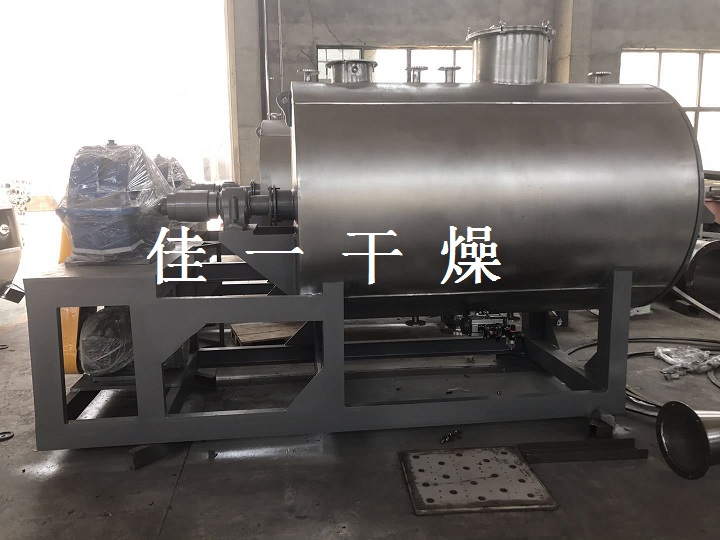

图片集锦
