脲醛树脂喷雾干燥机

一、基本参数：

1、物料：脲醛树脂

2、原料状态：液体

3、进料含水量：48%

4、产品含水量：≤1%

5、产量：3t/12h，即250Kg/h（蒸发水分226kg/h）

6、热源：直接式燃天然气热风炉

7、设备材质：物料接触部分为不锈钢，其余碳钢

8、进风温度：180～250℃，出风温度：65～75℃

二、公用工程：

1、装机容量： 39.25KW

2、压缩空气耗量：0.4m3/min，压力：0.5～0.6MPa

三、设备主要配置及技术性能说明：

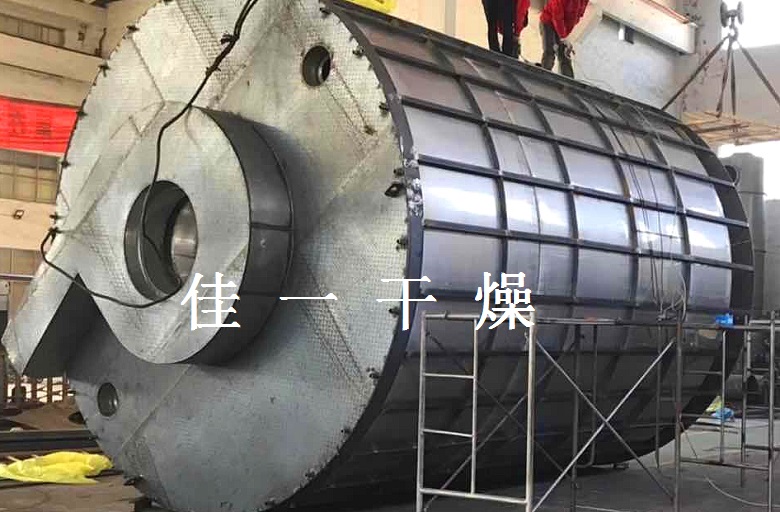

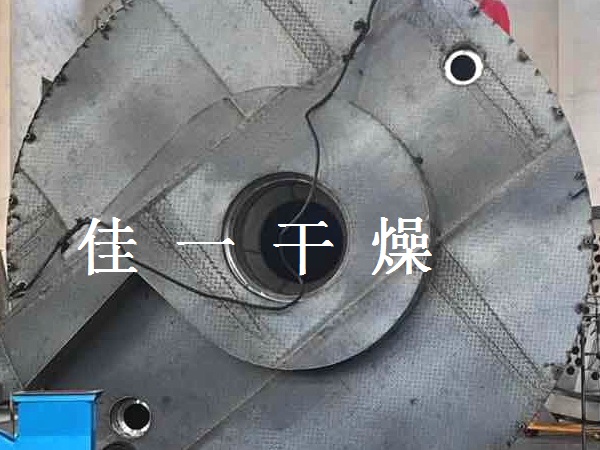

1、喷雾干燥塔：

型号：LPG250（干燥容积：65m3）

塔体直径：4m，直段高度4m，锥体高度：3.2m (下锥角：60度)

冷壁：75mm,塔体照明：200W，含观察清洗门

（1）由于脲醛树脂具有热塑性，因此干燥塔壁必须保持较低的温度，所以在直段筒体壁设有冷却空气夹套，同时塔体内部安装有旋转冷空气清扫装置，以免产生粘壁。

（2）为防止物料干粉在塔体下锥体堆积，在锥体安装振打器，使粉料及时从出料口排出，保证设备连续稳定运行。

2、雾化器：

型号：LPG-300-5.5KW

处理能力：～600kg/h

雾化盘直径：150mm，转速：15500rpm

冷却：泵油外循环强制冷却

3、供料泵：

型号：GF15-2-0.75KW

供料量：0～0.63m3/h，排出压力：1.2MPa

流量调整：变频调速

4、旋风分离器：

型号：XF-950

5、布袋除尘器

型号：MF-108

布袋规格型号：φ1200×2000mm，布袋数量：108只

布袋面积：81㎡

6、星型卸料阀：

型号：TFGF-2.8-0.75KW

7、塔体空气振打器：

型号：ZC-60

数量：6只

压缩空气耗量：0.6m3/min，压力：0.5～0.6MPa

8、加热系统：

型号：ZRQ-35(直接式)

供热量：35万大卡，供风温度：180～250℃

燃料：天然气，热值：8500Kcal/N.m3

耗气量：42N.m3/h

9、引风机：

型号：9-26-5.6A-30KW

风量：6032～9500m3/h；风压：7610～6527Pa

10、管道：系统安装所需管道及法兰

11、电控系统：

电流电压显示，进、排风温度显示，进风温度自动控制，所有电机按钮启、停等。

注：现场电器连接所需电缆与桥架由需方提供。
