改性污泥桨叶耙式

案例概述:主要特点:1、本机采用夹层加热方式,传热面大,热效率高;2、本机设置搅拌,使物料在筒内形成续循环状态,进一步提高了物料受热的均匀度;3、本机设置搅拌,从而可顺利进行浆状、膏状、糊状物料干燥。4. 外部设置保温,减少热损耗。5. 用桨叶片替代耙齿,提高加热面积。…

在线咨询
案例详情 图片集锦

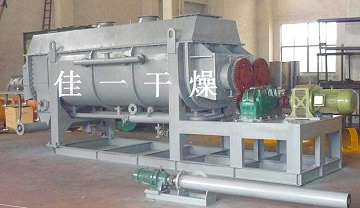

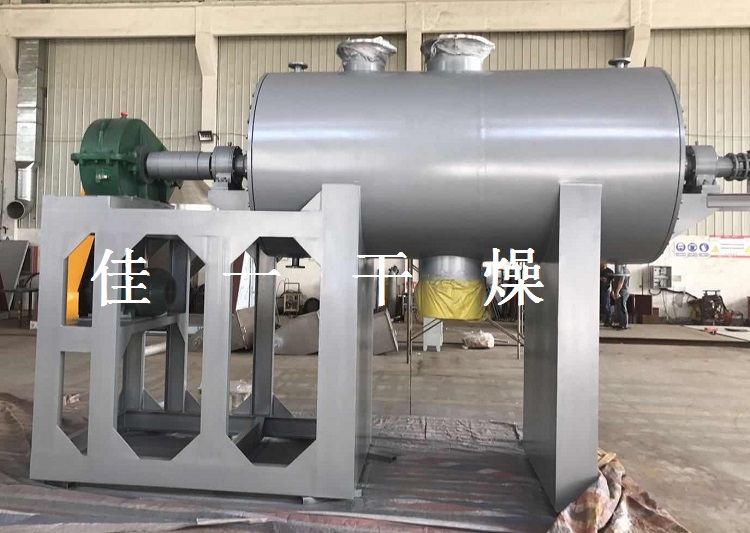

ZBJ-5000桨叶耙式真空干燥机

 一.工艺条件(客户提供)

   1.物料:生化污泥

   2.粘性:基本无

   3.初水份:~80-85%

   4.终水份:~20%

   5.湿处理量:3000Kg/12h

   6. 加热温度:饱和蒸汽(0.5Mpa)

   7. 设备材质: 物料经过处304

   8. 安装:  室内

   9. 电源: 380V  50HZ

  10. 环境:  20℃ 760mmHg  φ=60%

二.工艺计算

     由于物料按每小时计算水份大、体积小,因此为兼顾物料水份蒸发量及体积,选取每批次投料2500-3000Kg,设备容积为5000升,拟选用ZBJ-5000耙式桨叶真空干燥机1台

   1.  每批湿投料量: 3000Kg

   2.  每批水分蒸发量: 2438Kg

   3.  每批干品产量: 562Kg

   4.  每批总热耗量:1612594Kcal

   5.  每批蒸汽耗量:2932Kg

主要特点:

   1、本机采用夹层加热方式,传热面大,热效率高;

   2、本机设置搅拌,使物料在筒内形成续循环状态,进一步提高了物料受热的均匀度;

   3、本机设置搅拌,从而可顺利进行浆状、膏状、糊状物料干燥。

   4. 外部设置保温,减少热损耗。

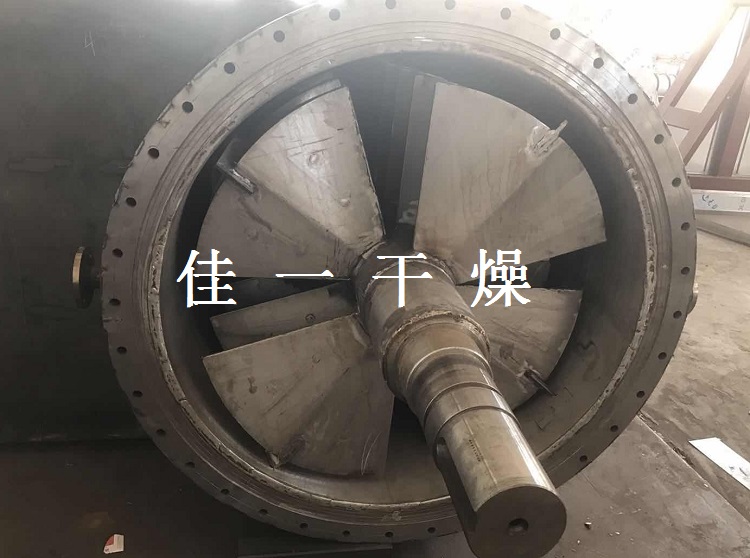

   5. 用桨叶片替代耙齿,提高加热面积。

三、技术参数:

1.设备名称

ZBJ-5000

2.总容积(L)

5000

3.工作容积(L)

2500-3000

4.箱内尺寸(mm)

φ1400×3200

5.搅拌转速(rpm)

5-12

6.主机功率(kw)

30(变频控制)

7.真空泵(kw)

22 (用户自备)

8.筒内真空度(Mpa)

-0.09~-0.1

9.加热面积(平方)

~40
