胡萝卜南瓜糊状液体压力喷雾干燥机

案例概述:一、基本参数:1、原料:胡萝卜、南瓜(打成糊状)2、初始含固量:14~16%3、终含水:5%4、产量:5t/20h,即250Kg/h5、蒸发水分:1333Kg/h6、热源:导热油7、进风温度:160℃8、出风温度:80℃9、设备材质:与物料接触部分为不锈钢制作,其余碳钢。二、物料衡算:1、处理量…

在线咨询
案例详情 图片集锦

一、基本参数:

1、原料:胡萝卜、南瓜(打成糊状)

2、初始含固量:14~16%

3、终含水:5%

4、产量:5t/20h,即250Kg/h

5、蒸发水分:1333Kg/h

6、热源:导热油

7、进风温度:160℃

8、出风温度:80℃

9、设备材质:与物料接触部分为不锈钢制作,其余碳钢。

二、物料衡算:

1、处理量:W1=1583Kg/h

2、产量:W2=250Kg/h

3、蒸发水分:△W=W1-W2=1333Kg/h

三、热量衡算:

取进风温度:160℃,出风温度:80℃,原料温度:10℃,产品温度:50℃,

假定物料比热:0.35Kcal/Kg.℃

1、蒸发水分所需消耗的热量为Q1=827793Kcal/h

2、产品升温所吸收的热量为Q2=3500Kcal/h

3、取干燥过程中热量损失为10%,则热损失Q3=83129Kcal/h

4、干燥所需的空气量:G=47626Kg/h

5、干燥介质空气所需要的热量为Q=1657390Kcal/h

四、设备参数的设定:

(1)、干燥塔计算:

1、热风平均密度的计算:

t1=160℃,γ1=0.815㎏/m3;t2=80℃,γ2=1㎏/m3

热风平均密度:γ=0.9075㎏/m3。

2、平均体积流量:V=52480m3/h=14.58m3/s

3、干燥塔直径计算:

根据经验,取空塔速度:u0=0.44m/s,经计算可知:D′=6.495m,取实际塔径为D=6.5m。

4、干燥塔高度计算:

圆柱段高度:H1=17.08m

上锥段高度:H2=2.8m

上直段高度:H3=1.5m

下锥段高度:H4=5.5m(下锥角取60°)

干燥塔总高度:H=H1+H2+H3+H4=26.88m(不包括出料高度)

5、从干燥强度验算干燥塔尺寸的合理性:

⑴ 干燥塔容积计算:

圆柱段容积:A1=566m3

圆锥段容积:A2=62m3

总容积:A=A1+A2=628m3

⑵ 干燥强度取值:

由《喷雾干燥实用技术大全》可知干燥强度用下式计算:

E=[(t1+273)3.4287]/[(t2+273)3.34]=3.39kg水/m3·h

实际值应取计算值的0.70倍,则E=2.373㎏水/m3·h

⑶ 可脱水量:W1=E×A=2.373×628=1490㎏水/h>1333㎏水/h

从干燥强度验算可知干燥塔尺寸可以满足干燥要求。

6、气锤使用配套空压机由用户自备,气锤使用压力:0.4~0.5MPa,压缩空气消耗量,0.65m3/min,功率:3.7KW.

(2)、旋风分离器计算:

1、处理风量:V=49000m3/h

2、旋风分离器选用普通式旋风分离器,进口风速取18m/s,具体型号为6-XF1000,

(3)、送风机选择:

  型号:4-72-12C-45KW

流量:48195-60397m3/h,压力:2185-1969Pa

(4)、引风机选择:

型号:4-68-12.5C-75KW

流量:53434-66388m3/h,压力:3204-3038Pa

(5)导热油散热器面积,蒸汽耗量:

   导热油散热器所需热量Q1=47626×0.24×(160-15)=1657385Kcal/h

对数平均温度△T=[(T1-t0)-(T2-t1)]/ln[(T1-t0)/(T2-t1)]

t0——空气温度:15℃,t1——进风温度:160℃

T1——导热油温度:200℃,T2——出油温度:170℃

则△T=60℃

导热油散热器面积F=1.1Q1/(K. △T)=1.1×1657385/(15×60)=2026㎡

五、技术参数:

(1)设备名称:压力式喷雾干燥机

(2)产品粒径:80目左右

(3)设备型号:YPG-1500

(4)进风温度:160℃

(5)出风温度: 80℃

(6)加热方式:导热油

(7)导热油散热器面积:2026㎡

(8)装机容量:130KW

(9)喷雾塔外形尺寸:DN6660×26880mm

(10)占地面积:~100㎡

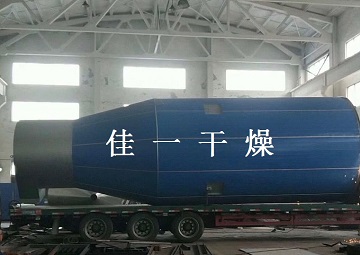

图片集锦
