金属氧化物旋转闪蒸干燥机

案例概述:一、基本参数:1、物 料:金属氧化物2、初水分:50%;3、终水分:0.5%;4、产 量:150Kg/h;5、进风温度:≤250℃;6、热 源:饱和蒸汽,表压0.5-0.6Mpa,电加热补偿;7、材 料:与物料接触部分不锈钢,其余碳钢制作。二、物料衡算及热量衡算:1、产量:W1=150kg/…

在线咨询
案例详情 图片集锦

一、基本参数:

1、物  料:金属氧化物

2、初水分:50%;

3、终水分:0.5%;

4、产  量:150Kg/h;

5、进风温度:≤250℃;

6、热    源:饱和蒸汽,表压0.5-0.6Mpa,电加热补偿;

7、材    料:与物料接触部分不锈钢,其余碳钢制作。

二、物料衡算及热量衡算:

1、产量:W1=150kg/h

2、处理量:W2=300kg/h

3、水份蒸发量:ΔW=W2-W1=150kg/h

4、取进风温度T1=240℃,出风温度T2=100℃,湿物料温度t1=15℃,产品温度t2=65℃,物料的比热CS=0.35 kcal/kg·℃,则蒸发水分所需要的热量为Q1=93900 kcal/h,产品升温所吸收的热量为:Q2=2625 kcal/h

5、则干燥用的空气量为:G=3305 kg/h

三、主要设备选型计算:

1、 闪蒸主机:

进风温度T1=240℃,出风温度T2=100℃时空气的平均密度ρ=0.817kg/m3

进入干燥塔空气的体积流量为:V1=4045m3/h,根据经验,取空塔操作风速为v1=4.0m/s,则主塔直径D1=0.6m。

所以闪蒸干燥机型号为:XSG-600型。

2、旋风分离器:

进入旋风分离器的空气体积流量为:V2=3500m3/h,取进口风速为v2=17m/s,则旋风分离器直径取D2=0.7m。

所以旋风分离器型号为:XF-700型。

3、布袋除尘器:

进入布袋除尘器的空气体积流量为:V3=3500m3/h,布袋过滤风速为v3=1.5m/min,布袋过滤面积39㎡,单只布袋尺寸φ120×2000,单只布袋过滤面积:0.75㎡,通过计算,则布袋只数n=52只,圆整后取n=56只,所以布袋除尘器型号为:MF-56-2000。

4、送风机:

型号:4-72-4-5.5KW

风量:4012~6457m3/h,风压:2014~1606Pa

5、引风机:

型号:9-26-5-15KW

风量:4293~6349m3/h,风压:6035~5381Pa

6、空气加热器:

蒸汽提供干燥系统所需热量:Q1'=1.15×3305×0.24×(140-15)=114023 Kcal/h

蒸汽散热器面积:F=110㎡

蒸汽耗量:~230Kg/h

电加热补偿热量:Q2'=3305×0.24×(240-140)=79320Kcal/h

则电加热功率79320/864=92KW,适当留有余量,取电加热功率135KW。

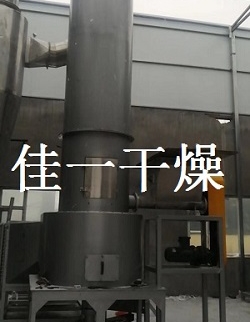

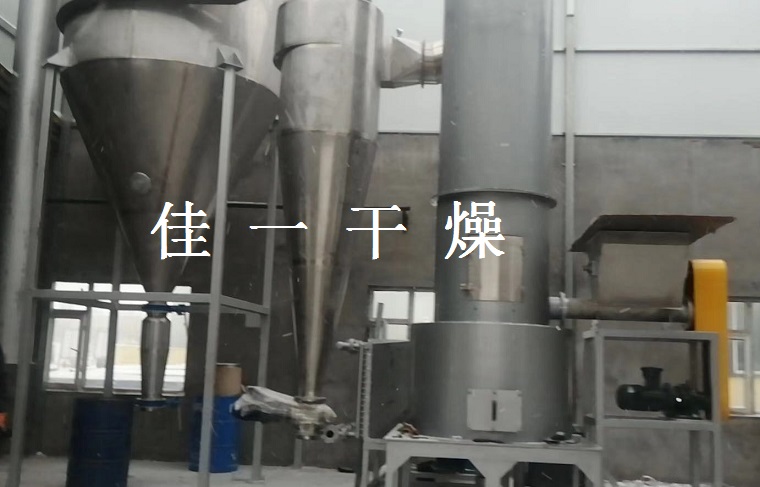

图片集锦
