咪唑烷旋转闪蒸干燥机

案例概述:一、基本参数(客户提供):1、物料:咪唑烷;2、初水分:25-30%;3、终水分:0.2%;4、处理量:12t/24h,即500Kg/h;5、热源:饱和蒸汽,表压0.6Mpa;6、材料:与物料接触部分不锈钢,其余碳钢制作。二、物料衡算及热量衡算:1、产量:W1=350kg/h2、处理量:W2=500kg/h…

在线咨询
案例详情 图片集锦

一、基本参数(客户提供):

1、物料:咪唑烷;

2、初水分:25-30%;

3、终水分:0.2%;

4、处理量:12t/24h,即500Kg/h;

5、热源:饱和蒸汽,表压0.6Mpa;

6、材料:与物料接触部分不锈钢,其余碳钢制作。

二、物料衡算及热量衡算:

1、产量:W1=350kg/h

2、处理量:W2=500kg/h

3、水份蒸发量:ΔW=W2-W1=150kg/h

4、取进风温度T1=140℃,出风温度T2=95℃,湿物料温度t1=15℃,产品温度t2=60℃,物料的比热CS=0.35 kcal/kg·℃,则蒸发水分所需要的热量为Q1=93555 kcal/h,产品升温所吸收的热量为:Q2=5513 kcal/h

5、则干燥用的空气量为:G=10550 kg/h

三、主要设备选型计算:

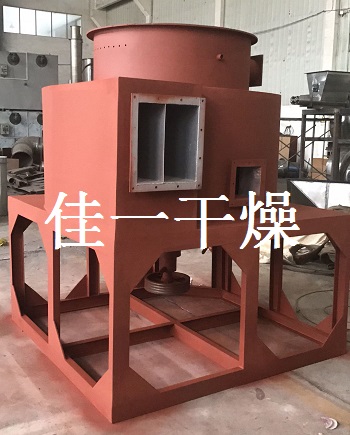

1、 闪蒸主机:

进风温度T1=140℃,出风温度T2=95℃时空气的平均密度ρ=0.9065kg/m3

进入干燥塔空气的体积流量为:V1=11638m3/h,根据经验,取空塔操作风速为v1=4m/s,则主塔直径D1=1.0m。

所以闪蒸干燥机型号为:XSG-1000型。

2、旋风分离器:

进入旋风分离器的空气体积流量为:V2=11000m3/h,取进口风速为v2=17m/s,则旋风分离器直径取D2=1.2m。

所以旋风分离器型号为:XF-1200型。

3、布袋除尘器:

进入布袋除尘器的空气体积流量为:V3=10550m3/h,布袋过滤风速为v3=1.5m/min,布袋过滤面积117.3㎡,单只布袋尺寸φ120×2500,单只布袋过滤面积:0.94㎡,通过计算,则布袋只数n=126只,所以布袋除尘器型号为:MF-128-2500。

4、送风机:

型号:4-72-5-15KW

风量:7728~15455m3/h,风压:3187~2019Pa

5、引风机:

型号:9-26-6.3A-55KW

风量:8588~13525m3/h,风压:9698~8310Pa

6、空气加热器:

干燥系统所需热量:Q=1.15×10550×0.24×(140-15)=363975 Kcal/h

蒸汽散热器面积:F=330㎡

蒸汽耗量:~650Kg/h

四、设备主要技术参数:

1、设备型号:XSG-10;

2、装机功率:88.75KW;

3、蒸汽耗量:~650Kg/h;

4、进风温度:140℃;

5、出风温度:~95℃(可调);

6、设备高度:约7.2m。

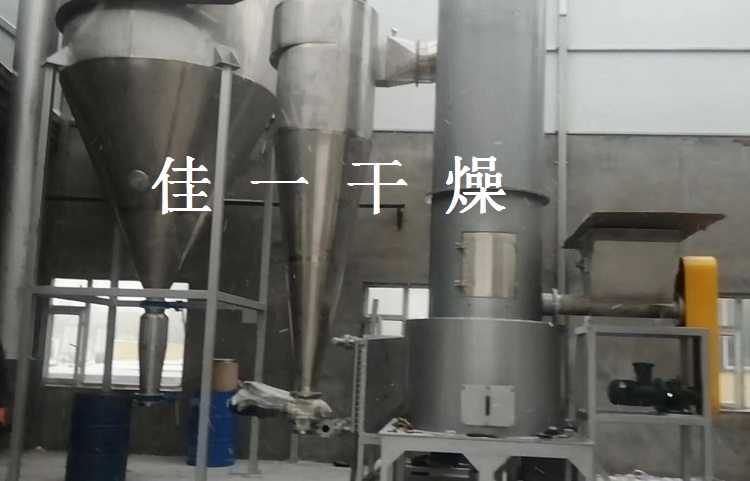

图片集锦
