案例概述：料液由前道工序送入本工段的料液槽内，水由工厂供水管道送入本工段的水槽内。根据生产工艺需要由供料泵对雾化器供料或供水。干燥介质—空气由鼓风机送至燃气热风炉，加热后通过干燥塔顶部的热风分配器流入塔内；需干燥的物料由螺杆泵送入高速旋转的雾化盘，在离心力的作用…
在线咨询二、设计技术条件：
1、物料名称：氢氧化钠 2、初含水分：70%
3、终含水份：1% 4、产量：8T/12h
5、热源：燃气热风炉
三、物料衡算及热量衡算：
（1）、产量：W1＝670kg/h
（2）、处理量：W2＝2210kg/h
（3）、水分蒸发量：ΔW＝1540kg/h
（4）、取进风温度T1＝300℃，出风温度T2＝100℃，湿物料温度t1＝15℃，物料比热CS＝0.4kcal/kg·℃，产品温度t2＝80℃，则水分蒸发所需的热量：Q1＝964040kcal/h，物料升温所吸收的热量为Q2＝17420kcal/h
（5）、取干燥过程中热损失为10%，则干燥所需的空气量为：G＝23515kg/h。
（6）、干燥介质空气所需要的热量为：Q3＝1639255kcal/h。
（7）、燃气热风炉输出热量Q=1.2Q3=1967106Kcl/h。
（8）、取燃气热风炉的热效率为75%，则实际消耗的热量为：Q4＝2622808kcal/h。
（9）、取燃气的热值8500kcal/kg,则耗煤量为M=308m3/h

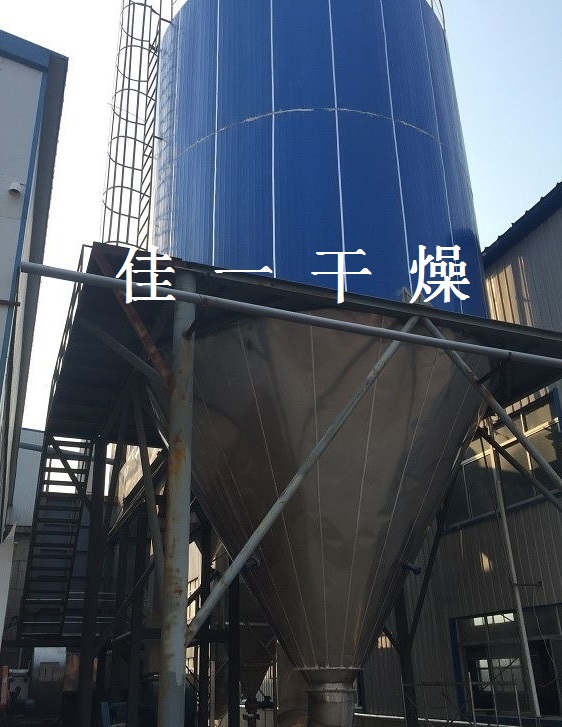

四、喷雾塔确定:
1、喷雾塔直径：
喷雾塔直径为D=6.8m,高度H1=6.1m
2、喷雾塔下锥体高度：
取锥体夹角为60°,则锥体高度H2=5.7m
五、技术参数：
1、设备名称：高速离心喷雾干燥机 2、设备型号：LPG-1500型
3、进风温度：300℃(可调) 4、出风温度：100℃
5、加热方式：间接换热式燃气热风炉 6、配用热风炉型号：JRF-200型
7、水分蒸发量：1540kg/h 8、气耗量：～308m3/h
9、装机功率：166kw
10、喷雾塔外形尺寸：DN6800×11800
11、占地面积：～220㎡
