案例概述:性状:淡黄色结晶性粉末,稍有轻微刺激性。熔点:160℃(分解)振实密度:1.25g/cm3松装密度:0.8g/cm3。溶解性:真空下于142℃失去结晶水。冷水中溶解0.022g/100g,热水中0.026g/100g,难溶于水,溶于冷盐溶液。常温常压下稳定,淡黄色结晶性粉末。其水合物二水草酸亚铁…
在线咨询一、工作原理
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室,对物料产生强烈的剪切、吹浮、旋转作用,于是物料受到离心、剪切、碰撞、磨擦而被微粒化,强化了传质传热。在干燥机底部,较大较湿的颗粒团在搅拌器的作用下被机械粉碎,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气固两相作旋转流动,固相惯性大于气相,固气两相间的相对速度较大,强化两相间的传质传热,所以该机生产强度高。
二、设备特点
1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大,强化了传质传热,使该机生产强度高;
2、干燥气体进入干燥机底部,产生强烈的旋转气流,对器壁上物料产生强烈的冲刷带出作用,消除粘壁现象;
3、在干燥机底部高温区,热敏性物料不与热表面直接接触,并装有特殊的水冷却装置,解决了热敏性物料的焦化变色问题;
4、由于干燥室内周气速高,物料停留时间短,达到高效、快速、小设备大生产;
5、普通闪蒸干燥室上部加装陶析环,陶析环可以控制出口物料的粒度及湿度,以达到不同物料的终水份粒度的要求。
6.主机旋转轴承采用油冷却,以防止轴承过热,另外旋转主轴底部增加了气密封,防止粉尘进入,造成主轴卡死。
三、工艺参数
1、物料名称:草酸亚铁
2、成品产能:1500Kg/h
3、成品含水量:¢1%
4、进料含水量:15%
5、热源:饱和蒸汽(0.6Mpa)
6、收料方式:高效旋风分离器+脉冲布袋除尘器
7、材质:物料接触不锈钢304制作,其余为碳钢制作
四、物料衡算及热量衡算:
初含水量:15%;终含水:1%;
1、干粉产量:1500Kg/h
2、蒸发水分:247 Kg/h
3、处理量:1747Kg/h
热量衡算:
取进风温度:120℃,出风温度:75℃左右,环境温度20℃,物料温度20℃,
1、蒸发水分所需热量: 152375Kcal/h
2、物料升温吸收热量: 33000Kcal/h
3、干空气耗量:22156Kg/h
4、尾气排风量:26587 m3/h

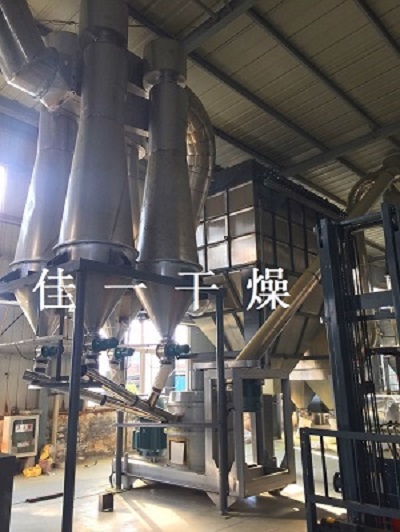

根据以上计算和物料特性选取XSG-1400闪蒸干燥机一台
五、设备主要计算参数:
1、设备名称:旋转闪蒸干燥机
2、设备型号:XSG-1400型
3、进风温度:120℃
4、出风温度:75-80℃(可调)
5、产量:1500kg/h
6、加热方式:饱和蒸汽0.6Mpa
7、蒸汽耗量:~1000Kg/h
8、布袋除尘器需配套压缩空气由用户自备。压缩空气耗量:1.78-2m3/min,额定排气压力:0.4-0.6MPa
9、装机功率:~122.5kw
10、设备高度:11.7m
