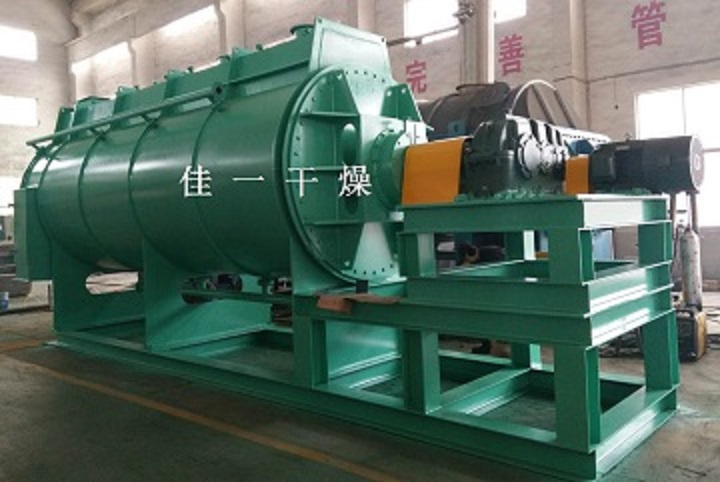

市政污泥圆盘桨叶干燥机

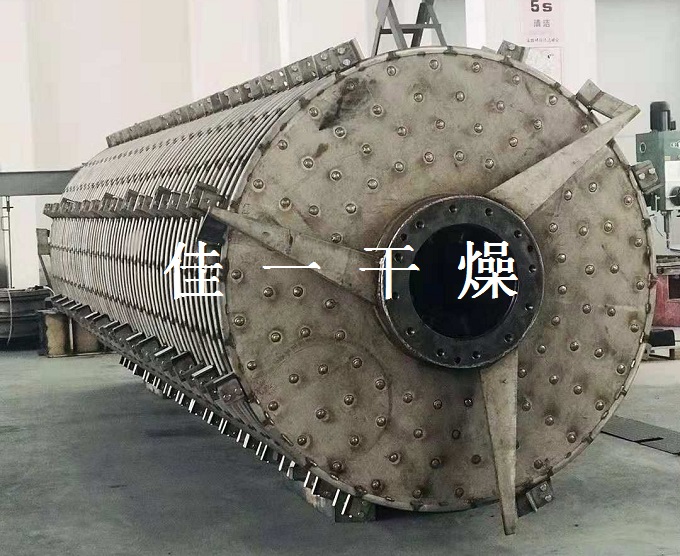

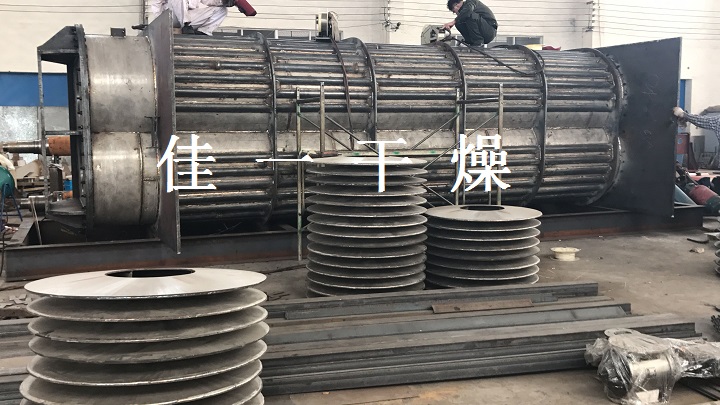

案例概述:空心轴上密集排列着中空圆盘,热介质蒸汽经空心轴流经圆盘,单位有效容积内传热面积很大。传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证很高的传热效果。在空心圆盘及夹套通入热介质加热的同时,出料口上部同…

在线咨询
案例详情 图片集锦

一、工艺条件:

     1、物料:              市政污泥

     2、湿品处理量:  ~50T/24h(按照2084kg/h计算)

     3、初水分:          ~70%(湿基)

     4、终水份:          ~40%(湿基

     5、干品堆积比重:  ~0.8g/cm3

     6、 热源:              导热油

     7、 干燥温度:       200--250℃

     8、尾气回收:           旋风+水膜除尘器

     9、设备材质:        全部A3钢

     10、安装:              室内

     11、电源:              380V     50HZ   三相四线

     12、环境:              20℃   760mmHg   相对湿度: φ=80%

     13.干燥方式:             双轴空心圆盘桨叶干燥机

二、工艺计算:(理论)

       1、每小时70%时的湿处理量:   G湿≈2084kg/h

       2、每小时水分蒸发量:             W水≈1042kg/h

      3、每小时40%的干品量:           G干≈1042kg/h

      4、蒸发水份必须的热量:           Q1≈619990kcal/h

      5、干物料升温必须的热量:         Q2≈33344kcal/h

      6、湿物料中水分升温所必须的热量: Q3≈87528kcal/h

      7、干燥器面积计算:               Q总≈740862kcal/h

                Q实际≈851991kcal/h(根据此热量选导热油炉)

                        A=100m2

                  实际放10--20%余量,

       实取:KJG-120m2空心圆盘桨叶干燥机   1台设备完成。

    8、干空气耗量:L≈3618kg/h  (按照排湿口85--90℃,相对湿度60%)
