茶皂素高速离心喷雾干燥机

三、工艺条件

1、物料：皂素液体

      初水份：60%

2、终水份：≤1%

3、水份蒸发量：150Kg/h

4、原料料温：20℃（常温）

5、热风进风温度：250-260℃

6、尾气出风温度： 105-110℃

7、加热方式：间接式燃气热风炉

8、液料比重：1.3g/cm3

9、回收方式：旋风分离器+布袋除尘器

10、设备材质：物料接触处为304制作，其余A3

11、安装：室内

12、电源：380V     50HZ

13、环境：20℃   760mmHg     φ=80%

四. 物料衡算及热量衡算

A:物料衡算

1．水分蒸发量：150kg/h

2、干产量：  102kg/h

3、湿处理量：252 kg/h

B:热量衡算

1、蒸发水分所需热量：93840 Kcal/h

2、物料升温所需热量：3672 Kcal/h

3、系统热损耗：14627Kcal/h

4. 干空气耗量：3338 Kg/h

五、各温度下空气湿容积及风量

A: 各温度下空气比容

1、V20℃：0.845m3/Kg

2、V250℃：1.509m3/Kg

3、V180℃：1.354m3/Kg（塔内平均比容）

4、V110℃：1.184m3/Kg

B:各对应风量

1、V20℃：2782m3/h

2、V250℃：4953m3/h

3、V140℃：4520m3/h（塔内平均风量）

4、V110℃：3951m3/h

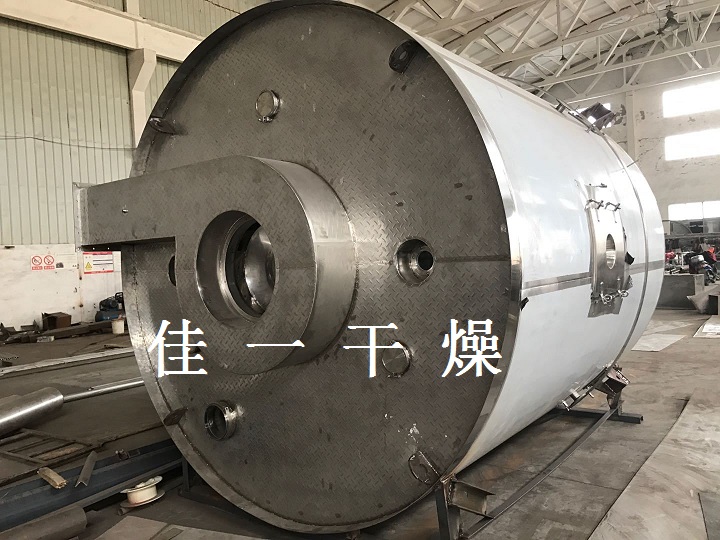

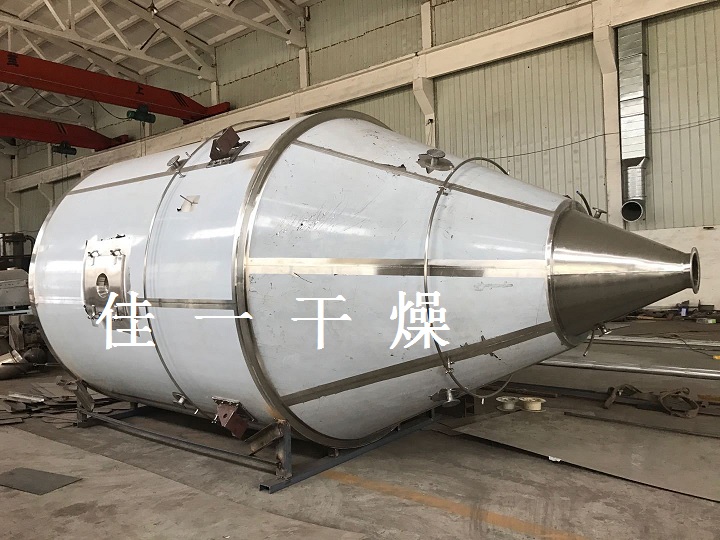

六：离心喷雾塔主机

1、主机直径：Φ2.8m；直段高：3m；锥体高：2.18m（夹角60º）；塔顶高：1.2m

喷塔总高：H=6.38m（本体）

2、从干燥强度验算干燥塔尺寸的合理性

2.1、干燥塔的有效干燥容积V

V＝31.86m3，

2.2、干燥强度ｑ的选取

干燥强度法：V=W/ｑ 

ｑ＝(T1+273)3.4287/(T2+273)3.34

    =4.93（kg.m3.h）

W=V*q=4.93X31.86=157Kg水/h＞150Kg水/h

因此，从干燥强度验算干燥塔尺寸满足干燥要求。

3、从风速验算干燥塔尺寸的合理性

   塔内风量为：4520m3/h，塔径：Φ2.8m，则风速为：0.2m/s；塔内风速一般为：0.1-0.3m/s

因此，从风速验算干燥塔尺寸满足干燥要求。
