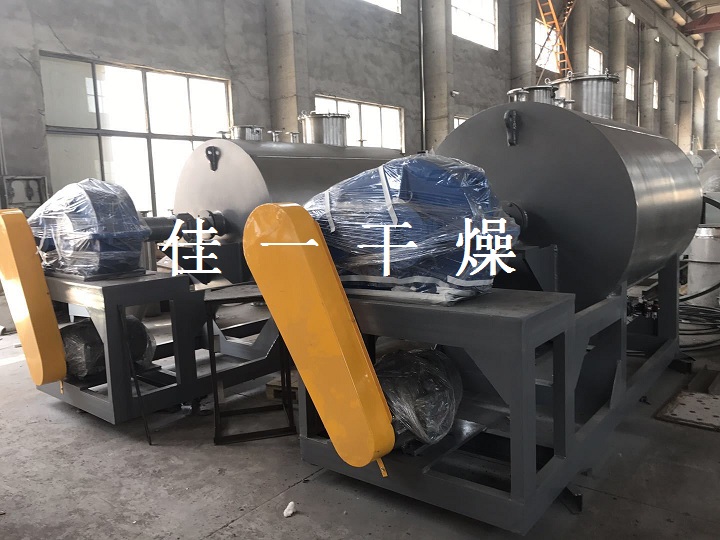

药渣桨叶耙式干燥机

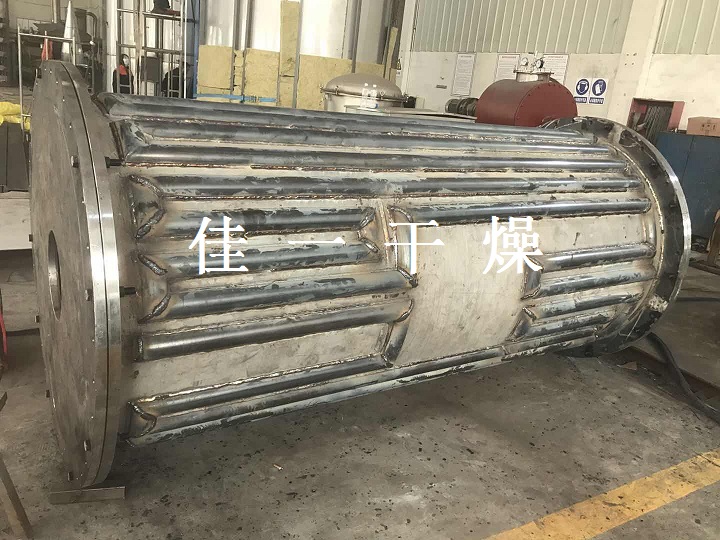

案例概述:本设备是在真空耙式干燥机基础上改进升级设计出来的高效率干燥机,主轴上焊接空心桨叶片,主轴及桨叶片内部通入蒸汽同步加热,加大了加热面积。提高了干燥强度,缩短了干燥时间有效的解决了客户物料量少、湿度高,相比传统真空耙式干燥机有点如下:a、 同容积设备加热面积…

在线咨询
案例详情 图片集锦

一、设备选型(客户提供参数)

1、物料名称:药渣

2、处理量:10-12m3/24h

3、初含溶剂:50%(MDF)

4、湿品堆积比重:~1.0g/cm3

5、气化温度:75-80℃

6、物料粘性:无

7、热源:饱和蒸汽

二、主机选型

选用参数:处理量:10-12m3/24h,初含溶剂:50%(MDF),取干燥后溶剂含量:0.5%

经计算需处理量:500Kg/h,需蒸发溶剂量:248.7Kg/h

根据经验干燥器平均蒸发量:~4.5Kg/h m2

则需要干燥面积:248.7÷4.5=55.27m2

10000L真空耙式干燥机单台加热面积为30 m2,则需要两台ZPG-10000L真空耙式干燥机设备才能完成处理量

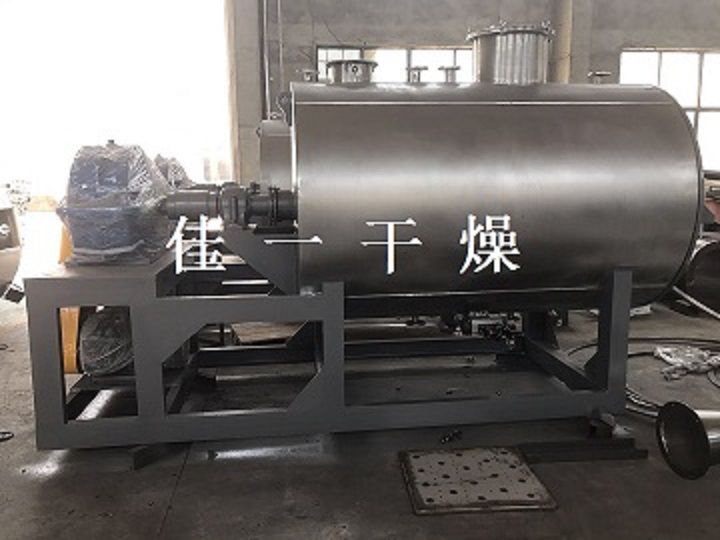

现选取ZJPG-10000L真空桨叶耙式干燥机

三、ZJPG-10000L真空桨叶耙式干燥机技术参数:

1、     干燥机罐内容积:10000L

2、     工作容积:£6000L

3、     转    速:0~5rpm(变频调速)

4、     电机功率:55KW

5、     筒内压力:-0.08Mpa。

6、     夹套压力:0.4Mpa。

7、     换热面积:~61㎡。

8、     工作温度:80℃~120℃。

9、     热源介质:蒸汽.

10、    材质:内胆与物料接触处为304

四、制造工艺及材质:

1、     内       筒:304

2、     两 边 墙 板:与物料接触部分不锈钢304

3、     耙 叶 与 轴 :不锈钢304

4、     外包装保温板:碳钢

5、     传     动:电动机—减速机-连轴器-传动轴

图片集锦
